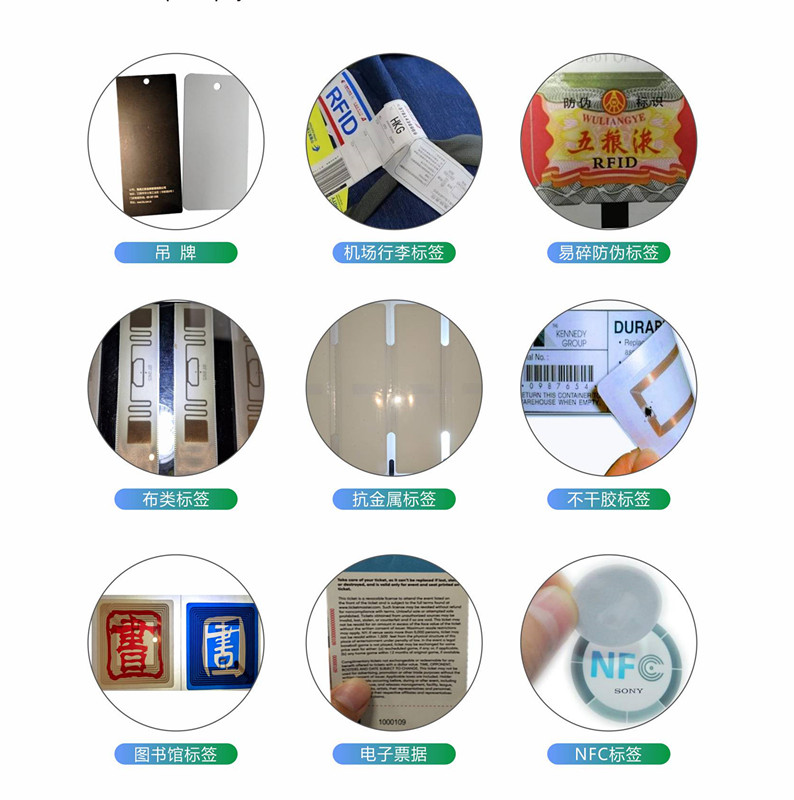

可適應機場RFID行李標、吊牌、普通不干膠、物流（快遞標簽）、珠寶標簽、機場行李標簽的復合模切，可直接將正反印刷的材料插入Inlay后，實現完美對貼、模切。可實現寬幅多排（多至4-6排）的模切生產，可直接分條?？蓪崿F600mm大尺寸產品的生產，產品平順不卷曲，切痕控制精準。

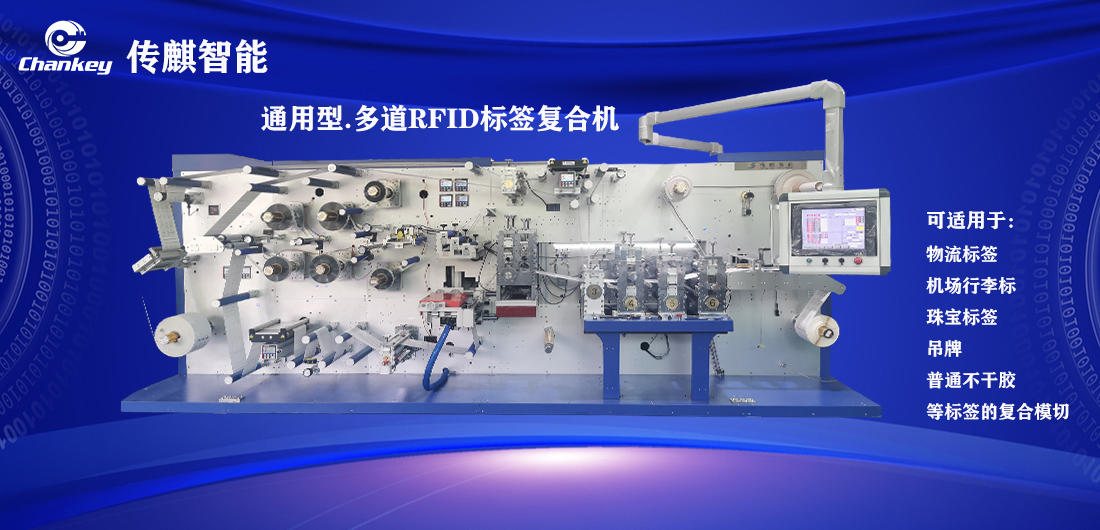

Available to RFID airport luggage tags、hanging plate、ordinary dry glue、Logistics (express label)、Jewelry labels . The CQ-350B1 can insert Inlays between two layers of materials directly, then accomplish the laminating & die-cutting of either front side or back side that with printing. Besides, it can do multi-row(up 4 to 6 rows) of labels’ production, greatly improve the efficiency. And it can do material slitting directly. Especially, it can used for wide materials of which width up to 600mm while keeping the cut marks accurately, and the products come out smoothly and no warping.
|
RFID 電子標簽復合設備參數與主要配置表 |
|||||
|
設備速度 |
最大速度45m/min；等距（On Pitch）穩定生產速度：≥30m/min；不等距（Off Pitch）穩定生產速度：≥20m/min |
||||
|
進料規格 |
最大料寬350mm；包括涂膠、放料、排廢、收卷、模切、復合、INLAY裁切轉貼、各走紙及其他單元料寬 |
||||
|
對貼精度 |
面紙、INLAY、填充層、底紙等各層對貼偏差≤0.2mm |
||||
|
外觀尺寸 |
|
||||
|
功能模塊 |
配置名稱 |
配置類型 |
配置數量 |
功能描述 |
功能參數 |
|
控制系統 |
中央控制器 PLC |
電氣控制 電氣控制 |
1套 3套 |
基座的同步運動控制 張力的運行控制 |
|
|
動力單元 |
電機 |
伺服 |
10 組（可選） |
動力輸出 |
850w |
|
驅動 |
伺服 |
10 組（可選） |
動力參數設置 |
850w |
|
|
操作單元 |
觸摸屏 |
|
|
|
|
|
糾偏功能 |
材料糾偏 |
內置糾偏 |
4組（可選） |
保證材料走直 |
偏差精度±0.1mm |
|
放料單元 |
張力軸 |
350型 |
4組（可選） |
面紙、INLAY、填充層、底紙的放料 |
張力范圍：1~30N 張力精度：±1N 軸外徑：76.2mm 卷芯內徑：3英寸 斷料自動停機 料卷最大直徑：600mm |
|
排廢單元 |
張力軸 |
350型 |
3組（可選） |
面底紙、INLAY、填充層的排廢 |
|
|
收卷單元 |
張力軸 |
350型 |
2組（可選） |
使用可實現分條收卷的滑差軸（滑差環寬度 15mm） |
|
|
噴膠單元 |
噴膠機 |
熱熔膠 |
2組噴頭（可選） |
面紙、填充層、底紙的涂膠間歇涂膠 |
涂膠量范圍：10~30g/㎡ 間歇涂膠精度：±1mm 膠爐1容量：15kg 膠爐2容量：25kg（可選） 膠爐容量可定制 膠爐膠量報警 |
|
模切單元 |
模切刀座 |
磁輥和刀皮（可選） |
1座 |
產品外形的模切 |
上 刀 45 ~200 齒下 刀 45~200 齒 |
|
打孔刀座 |
雕刻刀（可選） |
1座 |
填充料的打孔 |
||
|
分切單元 |
分切刀座 |
可調分條刀（可選） |
1座 |
材料的分條與產品的反切 |
分條后最小條寬：20mm 最多分條數：15條 分條寬幅精度：±0.2mm |
|
斷料保護 |
感應探頭 |
料徑感應 |
7組（可選） |
材料半徑的監測與報警停機 |
斷料停機響應時間：±1s |
|
異步單元 |
真空輥 |
吸附轉貼 |
1套（可選） |
不等距生產，INLAY 的裁切與對貼 |
貼合精度：±0.2mm INLAY角度精度：±1° |
|
視覺檢測 |
CCD |
模切尺寸檢測 |
1套（可選） |
模切位置的偏差監測與自動調整 |
管控模切精度：±0.1mm |
|
吸廢單元 |
紙帶收廢機 |
吸風收廢 |
1套（可選） |
干INLAY 隔離紙帶的收廢 |
|
|
靜電消除 |
靜電消除輥 |
350型 |
6根（可選） |
各生產環節的靜電消除 |
各環節靜電電壓：≤2kv |
|
性能檢測 |
芯片檢測 |
高頻、超高頻 |
各一套（選配） |
對復合后的成品芯片性能檢測 |
單排檢測 |
|
打標功能 |
打標工位 |
噴碼、打孔 |
1套（可選） |
對檢測的不良品進行噴墨打標，或圓刀打標 |
產品側邊打標，不影響產品 |
